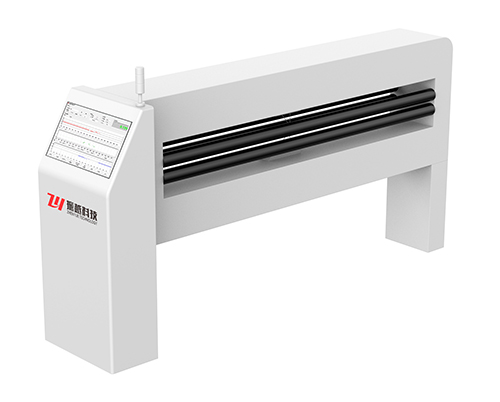

在线厚度测量系统

一、 系统概述

ZY-LTM302测量系统采用双激光位移传感器对射原理，实现非接触式在线厚度测量。系统具有高精度、高速度、高稳定性等特点，可广泛应用于金属、塑料、玻璃、纸张、锂电池极片等各类薄膜材料的厚度在线检测。

二、 产品特点

非接触测量：避免对被测物体表面造成损伤，适用于柔软、易变形等材料。

高精度：采用高精度激光位移传感器，测量精度可达微米级别。

高速度：高速采样频率，满足在线实时测量需求。

高稳定性：抗环境光干扰能力强，适应各种复杂工业环境。

操作简便：人机界面友好，易于操作和维护。

使用方便：可预设程序，随时调用。

不良预警功能：检测到厚度异常及时发出报警信号。

数据报表：所有采集数据自动生成数据报表。

三、 技术参数

测量范围：0.1mm ~ 10mm（可定制扩展）

测量精度：±0.002mm

重复精度：±0.001mm

采样间隔：1ms、2ms、5ms、10ms、20ms、50ms、100ms、200ms、500ms、1s、2s、5s

激光波长：655nm

工作温度：0℃ ~ 50℃

电源电压：220V AC

四、 系统组成

激光位移传感器：2个

测试电脑：1套

安装支架：1套（根据现场实际情况定制）

连接线缆：1套

软件：1套

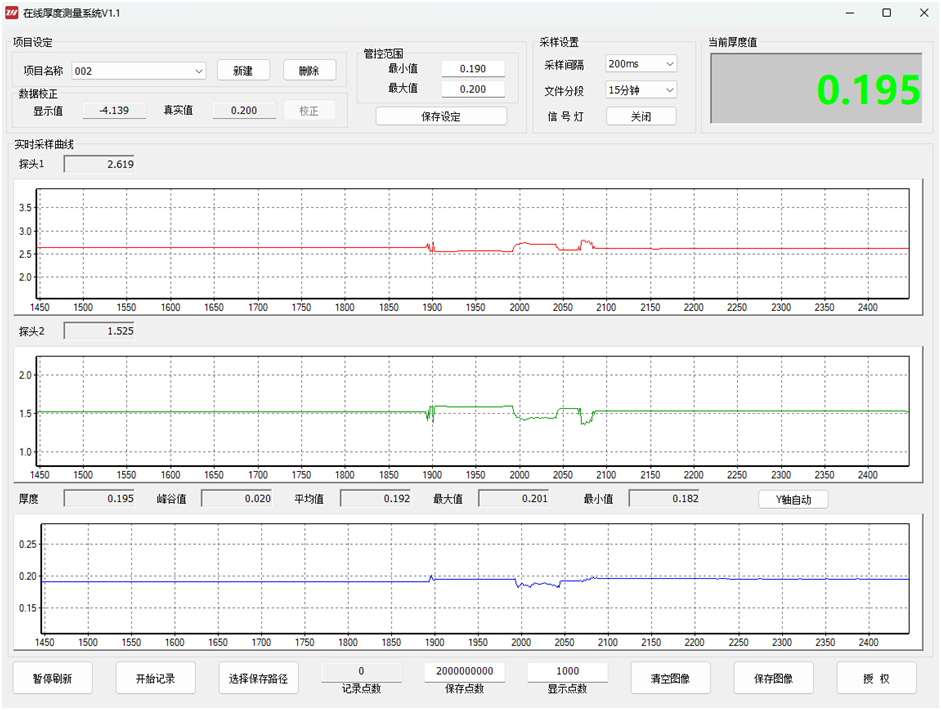

五、软件界面

六、应用领域

金属板材、带材厚度测量

塑料薄膜、片材厚度测量

玻璃厚度测量

纸张厚度测量

锂电池极片厚度测量

其他需要在线厚度测量的场合
